1.2MWH-2.89MWH Sistema di almacenamentu d'energia di a batteria di cuntainer BESS di raffreddamentu liquidu in rete

U Contenitore BESS di 1,2-2,89 MWh On-Grid Liquid Cooling BESS hè una soluzione di almacenamentu d'energia d'alta-efficienza pensata per l'applicazioni industriali è cummerciale cunnesse à a rete-. U sistema pre-assemblatu, containerizatu simplifica l'installazione, accurta u tempu di implementazione, è riduce u costu tutale di u prugettu.

U raffreddamentu liquidu intelligente mantene a temperatura stabile di a batteria, mentre chì un BMS di trè-layer assicura un monitoraghju cuntinuu è un rendimentu ottimizatu. L'EMS integratu supporta diversi modi operativi, aiutendu à migliurà l'efficienza energetica, rinfurzà a stabilità di a rete è maximizà i ricavi à -longu termini.

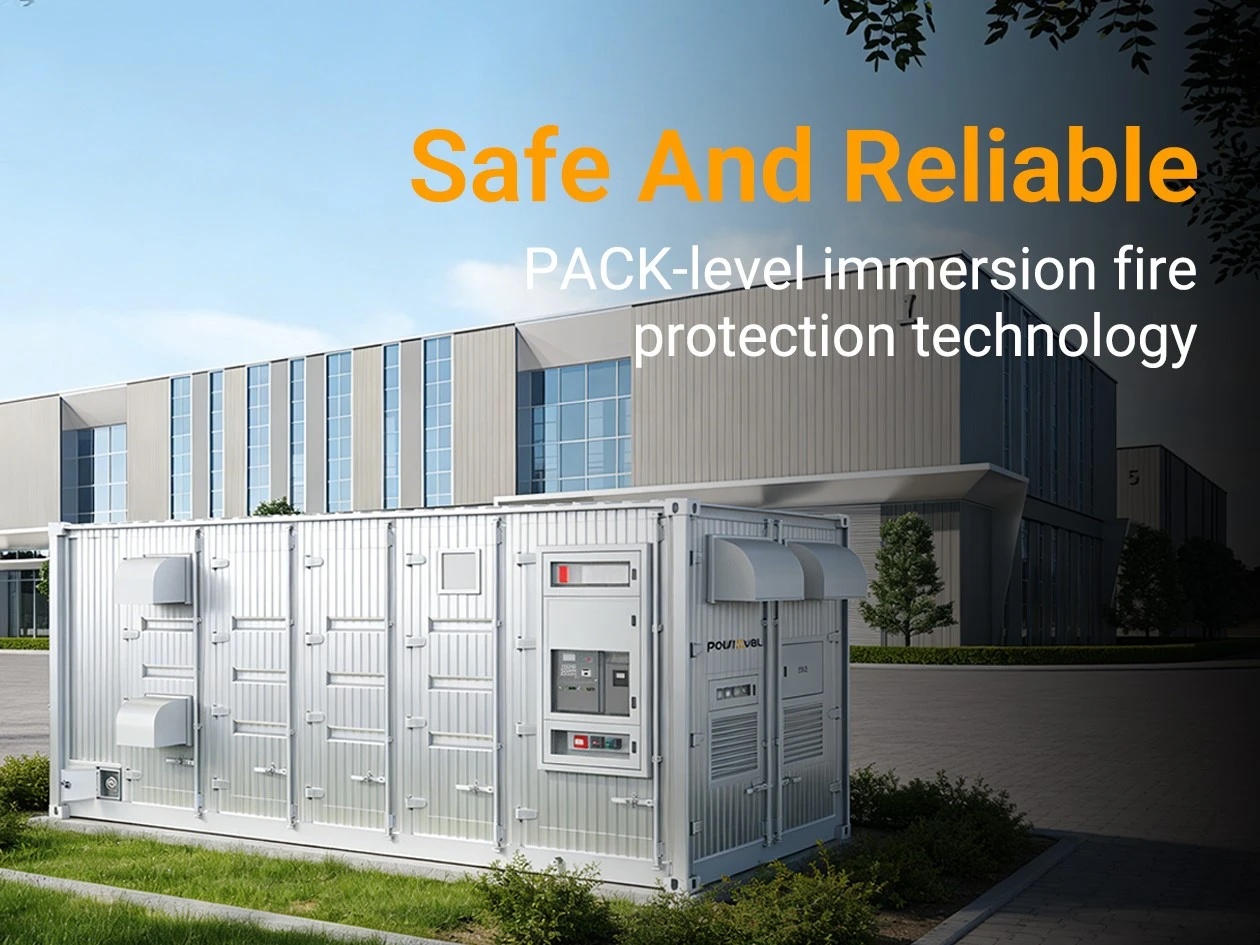

12MWH-289MWH On-Grid Liquid Cooling BESS Container Battery Energy Storage System

Ottimisatu per i vostri bisogni energetichi

Impiegazione efficiente

U cuncepimentu di u contenitore pre-assemblatu accelera a consegna è a messa in -situ, mentre chì u cuntrollu parallelu intelligente permette una espansione perfetta da unità singole à sistemi multi-megawatt.

Controlu termale stabile

U rinfrescante liquidu avanzatu mantene a temperatura di a bateria uniforme in condizioni di carichi elevati è duri, migliurà l'efficienza di u sistema, riducendu a degradazione è allargendu a vita di u ciclu à 7000 cicli.

Architettura di sicurezza cumpleta

Un BMS di trè-layer cumminatu cù a soppressione di u focu di l'aerosol o perfluorohexanone furnisce un monitoraghju cuntinuu, una risposta rapida è una prutezzione affidabile in tuttu u funziunamentu di u sistema.

Specificazione

Mudellu	CESS
Mudellu	625/1205 750/1446 875/1688 1000/1929 1125/2170 1250/2411 1375/2652 1500/2893
Applicazione	In -griglia
Parametri di batterie
Tipu di cellula	LFP 3.2V/314Ah
Modulu batterie	48S1P/48.23kWh
Configurazione di u Sistema	240S5P 240S6P 240S7P 240S8P 240S9P 240S10P 240S11P 240S12P
Tensione nominale	768V
Gamma di tensione	648~864V
Energia di sistema	1205,76kWh 1446,91kWh 1688,06kWh 1929,21kWh 2170,36kWh 2411,52kWh 2652,67kWh 2893,82kWh
Tariffa di carica / scaricamentu	0.5P
Ciclu di vita	7000
Parametri di output AC
Potenza nominale	625kW 750kW 875kW 1000kW 1125kW 1250kW 1375kW 1500kW
Tensione nominale	400V
Corrente nominale	181A5 181A6 181A7 181A8 181A9 181A10 181A11 181A12
Frequenza operativa	50 Hz / 60 Hz
Fattore di putenza	0.9Leading~0.9Lagging
Parametri di u sistema
Efficienza di u sistema	88%
Gestione termale	Liquid-raffreddatu
Sistema di prutezzione di u focu	Aerosol/Perfluorohexanone
Temperature di funziunamentu	-20 ~ +55 gradi (> 45 gradi Derating)
Umidità operativa	0~95% (senza-condensazione)
U rumore di u funziunamentu	Inferiore o uguale a 75 dB(A) @3 m
Max. Altitudine operativa	4000 m (> 2000 m di calata)
Prutezzione di Ingress	IP54
Metudu di cumunicazione	Ethernet
Pesu	17T 21T 23T 24T 25T 26T 28T 30T
Dimensioni (L * W * H)	6058 * 2438 * 2896 mm
Norme di certificazione	UN38.3,MSDS,IEC 62619,EN 62477,IEC 62933-5-2,EN IEC 61000-6-2/4,G99,VDE-AR-N 4105,VDE-AR-N 4110/4120,EN 50549-1/10,EN 50549-2/10,C10/11,NRS 097-2-1,IEC 62116/IEC 61727,TOR,UNE 217001,UNE 217002,NTS 631-A,NTS 631-B

Gamma di parametri core

Capacità di almacenamiento d'energia: 1,2 MWh - 2.89 MWh

Tipu: Griglia-ligata

Metudu di Cooling: Liquid Cooling

Tipu di recinzione: Containerized

Cunfigurazione di u sistema di prutezzione di u focu

Tipu di prutezzione di u focu	Features	Scenari applicabili
Aerosol	Pulito, senza residui	Spazi sigillati
Polvere secca	Prutezzione ambientale, bon insulazione	Apparecchiatura{0}} di altu valore
Gas (per esempiu, IG-541)	Picculu volume, longu tempu di almacenamento	Spazi stretti
Water Mist / Ultra-Fine Water Mist	Bon effettu di rinfrescante	Scenarii chì necessitanu un cuntrollu di temperatura

Struttura di u sistema è cumpunenti

Modulu batterie

Ogni modulu hè custituitu da parechje cellule di batteria.
E cellule di batteria è u pacchettu di batterie anu parechje strati di prutezzione.
Utilizà u materiale di a batteria di fosfatatu di ferru di litiu (LiFePO4) per assicurà una energia stabile è -durata.

Sistema di raffreddamentu di liquidu

Piastra di raffreddamentu di liquidu, tubazioni, pompa è scambiatore di calore
Sensori di temperatura integrati cù BMS per u cuntrollu è a regulazione

Sistema di cunversione Inverter / Power

Cunverte u currente direttu (DC) in corrente alternata (AC) per a cunnessione di a rete.
Supporta u flussu di energia bidirezionale (carica è scarica).

Sistema di cuntrollu

BMS + EMS (Sistema di Gestione di l'Energia)
Scheduling d'energia, gestione SOC, bilanciamentu di putenza

Recintu di cuntainer

Container standard di 20 piedi / 40 piedi

I classificazioni resistenti à a pioggia, à a polvera è -resistenti à u focu sò persunalizabili

Installazione mobile o fissa

Pianu di cunfigurazione di capacità

1.2 MWh Esempiu di cunfigurazione:

Numero di clusters di batterie: 10 clusters
Capacità per cluster: 120 kWh
Tensione per cluster: 768V (240S1P)
putenza PCS: 500 kW

2,89 MWh Esempiu di cunfigurazione:

Numero di clusters di batterie: 20 clusters
Capacità per cluster: 145 kWh
Tensione per cluster: 1024V (320S1P)
Potenza PCS: 1,25 MW

Perchè sceglie noi?

Densità d'alta putenza: I sistemi di raffreddamentu di liquidu aumentanu significativamente a densità di putenza.

Espansione Modulare: A capacità è a putenza ponu esse aghjustate secondu a dumanda.

Long Lifespan and Low Degradation: Supporta anni di usu ciclicu cù bassi costi di mantenimentu.

Trasportu è Installazione Conveniente: Disegnu di containeru standard per una implementazione rapida.

Scenarii d'applicazione multipli: Regulazione fotovoltaica, rasatura di picchi di carica, energia di salvezza, microgrid, etc.

Monitoraghju Intelligente: Monitoraghju remotu, acquisizione di dati è gestione di avvisi precoci.

Raffreddamentu liquidu vs

Elementu di paragone	Sistema di raffreddamentu di liquidu	Sistema di rinfrescante à l'aria
Efficienza di dissipazione di u calore	Alta (capacità di dissipazione di calore più grande)	Medium
Uniformità di temperatura	± 2 gradi	± 5 gradi
Livellu di rumore	bassu (<65dB)	High (>75 dB)
Cunsumu d'energia	Relativamente bassu	Relativamente altu
Volume di sistema	Compact	Più grande
A vita di a batteria	Stendu 10-20%	U megliu
Costu iniziale	Relativamente altu	Relativamente bassu
Cumplessità di mantenimentu	Medium	Bassu

Ripartizione di u costu di u sistema

████████████████████████████Sistema di batterie 55%
████████████Sistema PCS 20%
██████ Sistema di Gestione Termale 10%
████Sistema BMS 5%
███Integrazione / Container 5%
██Altru (Prutezzione di u focu / Monitoraghju, etc.) 5%

Scenari d'applicazione

01.

Stoccaggio di energia-ligatu à a rete

02.

Regulamentu di l'energia rinnuvevuli

03.

Microgrid è off{0}}potenza di salvezza di rete

04.

Rasatura di punta è spostamentu di carica

Tendenze di sviluppu tecnologicu

Tendenza	Descrizzione
Grande capacità	A capacità di cuntainer unicu chì si sviluppa versu 5 MWh +
High Voltage	U sistema 1500V diventendu mainstream
Intelligenza	Ottimisazione AI, mantenimentu preditivu
Modularizazione	Plug-and-play, implementazione rapida
Longa vita	10000+ ciculi diventendu u mira

Grazie à a so tecnulugia di raffreddamentu liquidu matura, u monitoraghju intelligente è u disignu modulare, stu sistema BESS ùn solu risponde à i bisogni attuali di a rete elettrica è di l'applicazioni industriali, ma ancu furnisce un supportu affidabile per l'aghjurnamenti futuri di capacità è l'ottimisazione di l'energia, aiutendu l'imprese à ottene i so scopi di gestione energetica sustenibile.
